JG3050-9 电工套管弯曲试验机 电工导管弯曲试验机 塑料管弯曲试验机

一电工套管弯曲试验机前言

　　本试验机适用于绝缘电工套管等材料的弯曲试验弯曲的总角度为180°试验后观察试样有无裂痕符合GB/T14823.2《电气安装用导管 特殊要求一刚性绝缘材料平导管》JG/T3050《建筑用绝缘 电工套管及配件》及ZBG33008《聚氯乙稀塑料波纹电线管》等要求

　　本试验机能在一台设备上测试标准规定的三种导管不需要更换成形模及弯曲型辊且操作方便直观可靠因此应用愈来愈广泛

二电工套管弯曲试验机技术参数

1试样导管直径16      20      25mm

2成形模槽底半径48      60      75mm

3弯曲型辊中心轨迹半径84   105    131.25mm

4成形模及弯曲型辊槽半径8.1     10.1    12.6mm

5弯曲型辊槽底直径24      30      37.5mm

6试样弯曲总角度     180°

7外形尺寸350×320×850mm（长×宽×高）

8重   量 37kg

三电工套管弯曲试验机结构说明

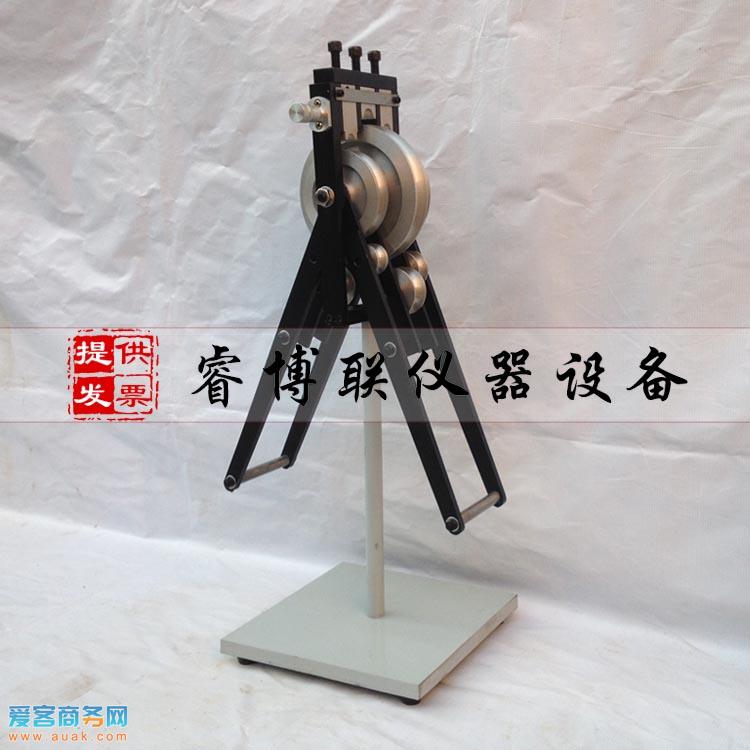

　　本试验机由底座支架成型模弯曲型辊夹紧装置等组成

四电工套管弯曲试验机操作

1将试验机放置平稳表面擦拭干净

2试验前先将弯曲辅助件插入每个试样中弯曲辅助件可以是由无毛刺的直径为1-2mm的钢丝所绕成的密圈弹簧（弹簧的外径比所规定的导管最小内径小0.7-1mm）或采用生产厂所推荐的弯曲辅助件

3将试验机两边的手柄抬起根据不同直径的试样选择相应的成形模（轮）将试样插入成形模和弯曲型辊（轮）之间转动夹紧手柄用夹紧装置轻轻夹在成形模的槽中

4将试样两边的手柄缓缓压下使试样弯曲的总角度约为180°以至在放开型辊时试样所弯曲到90°角在90°角这一位置上应在不损坏试样及弯曲辅助件的情况下

5试验后观察试样有无裂痕

6如试样不易取出可拨出定位销将夹紧装置转动一定角度后取出试样

7试验结束后将试验机擦拭干净放在干燥处保存
