JG3050-7K微电脑控制电工套管压力试验机 电工套管压力试验机 电工导管压力试验机 塑料管压力试验机

一微电脑控制电工套管压力试验机简介

产品名称微电脑控制电工套管压力试验机由沧州中亚试验仪器有限公司生产 产品型号采用《JG 3050-1998 建筑用绝缘电工套管及配件》图片七定义

产品原理及作用压力试验机用于电工套管套管配件多种塑料管塑料波纹管玻璃陶瓷等非金属材料试样进行受压时的情况做压力试验从而了解产品受损情况及评估产品在受压时所能承受的耐压强度从而根据产品实际情况及国家标准范围内进行改进完善产品设计

参照标准《JG 3050-1998 建筑用绝缘电工套管及配件》6.4  套管抗压性能测定

二微电脑控制电工套管压力试验机主要技术指标

1最大试验力10000N

2测量精度范围20～10000N

3示值相对误差≦±1%

4应力速率范围30N/s-100N/s

5应力速率相对误差≦±2%

6上下压板间距离185mm

7承压板直径∮80 mm

8丝杆最大行程50mm

9丝杆直径∮32mm

10最大静转距1.8n.m

11外型尺寸224×524×685mm

12净重4kg

三微电脑控制电工套管压力试验机试验机结构与原理

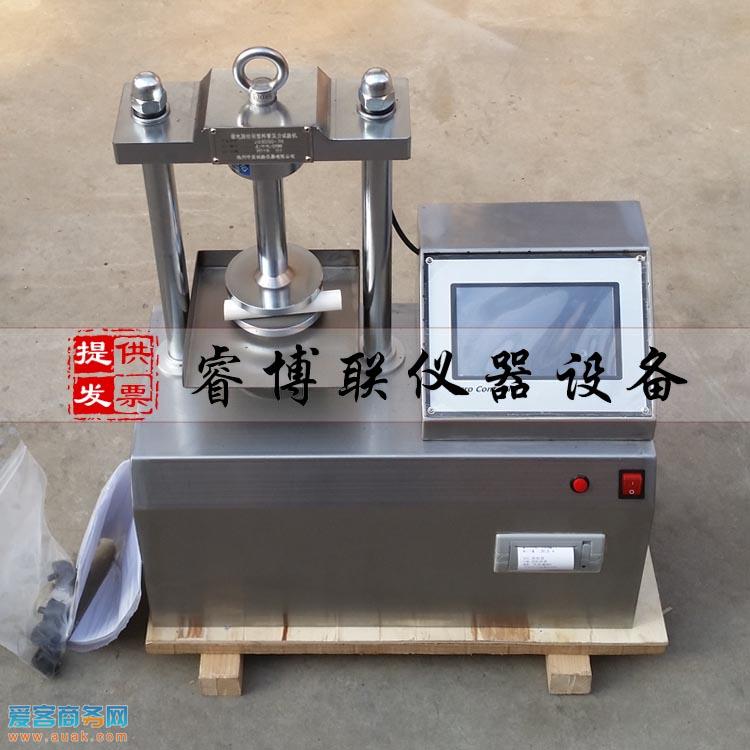

1结构试验机由步进电机减速器滚珠丝杆主机架传感器及嵌入式平板电脑和控制主板组成采用两根立柱将上梁与台面板连在一起滚珠丝杆机构安放在台面板上构成试验机的主机架采用步进电机加减速机和滚珠丝杆连接带动滚珠丝杆上下运动控制工作平稳且噪声低采用嵌入式平板电脑时嵌入式平板电脑箱子安装在立柱的右边

2工作原理

机械加载原理嵌入式平板电脑发送控制命令到步进电机驱动器驱动步进电机转动步进电机带动减速器再带动滚珠丝杆上下运动

自动加载原理在主机架的横梁下配置了一只负荷传感器嵌入式平板电脑通过采样电路获取传感器的输出信号变换成力值信息根据该力值信息反馈给嵌入式平板电脑的控制程序根据PID算法给出下一步的控制信号来驱动步进电机从而完成自动加载功能

四微电脑控制电工套管压力试验机试验机的安装

1试验机应安装在稳固的基础上环境应清洁干燥无腐蚀性气体附近没有强震源如安放在桌子上应保证桌子稳固

2试验机外壳应保证良好的接地否则将影响传感器的稳定性从而影响到压力机的力值精度

3开压力机的后板查看内部的电器接头有无松动电线连接是否完好如发现松动应及时解决

试验机测控软件的安装对于嵌入式系统测控软件在出厂时已经安装完毕因此无需安装
