T0558-2015混凝土抗折装置 砼抗折装置 混凝土抗折试验装置 混凝土抗折夹具

一混凝土抗折装置用途

混凝土抗折装置又称混凝土抗折夹具它与万能机配合是混凝土试验中必不可少的一种试验机具专供实验机测定水泥混凝土抗折强度劈裂抗拉强度

二混凝土抗折装置主要技术参数

1最大抗折负荷100KN

2最大劈裂抗拉负荷300KN

3抗折标准夹辊直径φ30mm

4上下夹辊间净距离172mm

5适用混凝土试件标准150×150×600 mm（或550 mm）非标准100×100×400 mm

三混凝土抗折装置产品构造

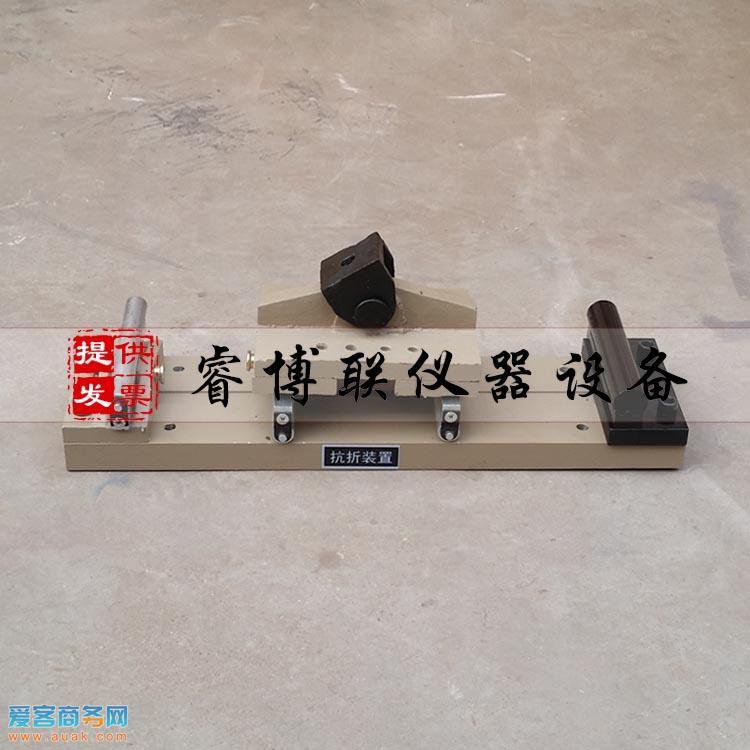

本夹具主要由下夹具座上夹具座标准夹辊抗劈裂夹具上下压条等组成下夹具座通过定位销垫圈固定在压力机活塞上上夹具座通过上支座菱形销及压力机上的定位销和两内六角螺钉固定在压力机横梁上

四混凝土抗折装置使用与维护

做抗折实验时按以下步骤安装

1拧松压力机横梁上两个内六角螺钉拆下上压力板定位销留在横梁上装上菱形销及上支座用两内六角螺钉固定紧

2拆下压力机上下压板凹球座防尘罩换上本套下夹具垫圈套在活塞上销上定位销装上下夹具座防尘罩用原机上的箍圈固定在油缸外侧将两个导向柱调整好距离用螺母锁紧

3抗折试验可对100×100×450mm150×150×550mm两种试块进行试验当试验100×100×450mm试块时将下夹具座上左标准辊及辊座右标准辊及靠销移至内侧相应位置辊间距为300mm将上夹具座上左右标准辊弹簧弹簧上下吊钩移至内侧相应位置辊间距为100mm然后固定好即可试验

4做150×150×550mm 试块试验将下夹具座上左标准辊及辊座右标准辊及靠销移至内侧相应位置辊间距为450mm将上夹具座上左右标准辊弹簧弹簧上下吊钩移至内侧相应位置辊间距为150mm然后固定好即可试验

5做劈裂抗拉试验时将上夹具座上的左右标准辊及辊柱取下装上上夹具条用螺钉固定好即可试验

五混凝土抗折装置维护保养

1试验完成后要将家具擦拭干净将家具保存在干燥通风的地方

2夹具要交由专人看护使用使用前要仔细阅读使用说明书或严格按照操作规程进行操作使用人员上岗前要熟悉试验流程和夹具性能
